KCB系列脉冲变压器之一

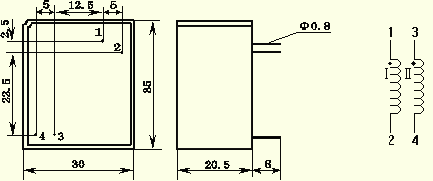

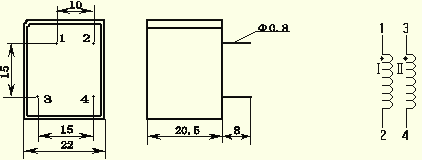

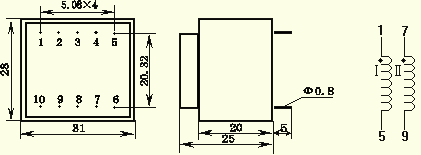

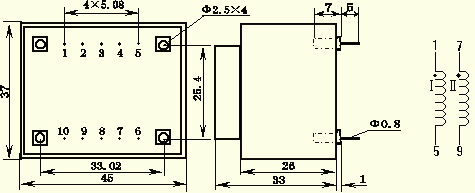

三外形安装尺寸，引出脚排列及详细技术参数：

KCB472/104B KCB472/065B KCB472/951A

型号	u	V_p (KV)	触发方式	F_p (HZ)	∫udt (μVS)	V₁ (V)	t_n (μs)	V₂ (V)	R_L (Ω)	西德同类产品
KCB472/104B	1:1:1	3.1	单脉冲触发	100	400	8	50	5.6	7	ZKB472/104
			脉冲串触发	3000	320	8	40	5.4
				7000	280		35	5
				10000	200		25	4.8
KCB472/065B	2.3:1	3.1	单脉冲触发	100	700	10	70	4.2	7	ZKB472/065
			脉冲串触发	3000	650	10	65	4.2
				7000	450		45	4
				10000	300		30	3.8
KCB472/951A	2:1	3.1	单脉冲触发	100	480	8	60	4	7
			脉冲串触发	3000	400	8	50	3.8
				7000	360		45	3.7
				10000	280		34	3.6

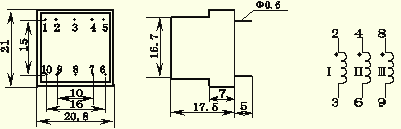

SD-112AP

型号	u	V_p (KV)	触发方式	F_p (HZ)	∫udt (μVS)	V₁ (V)	t_n (μs)	V₂ (V)	R_L (Ω)	备注
SD-112AP	1:1:1	2.0	单脉冲触发	100	≥800	8	≥100	6	7	线圈电感：≥10mH 线圈电阻：≤1.6Ω

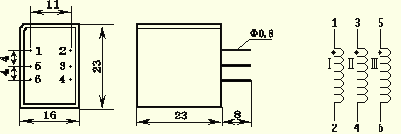

KCB674/211B

型号	u	V_p (KV)	触发方式	F_p (HZ)	∫udt (μVS)	V₁ (V)	t_n (μs)	V₂ (V)	R_L (Ω)
KCB674/211B	2:1:1	3.0	单脉冲触发	100	3000	15	200	6.6	27
			脉冲串触发	3000	2100	15	140	6.4
				7000	1500		100	6
				10000	900		60	5.8

KCB674/864A KCB6743A

型号

u

V_p
(KV)

触发方式

F_p
(HZ)

∫udt
(μVS)

V₁
(V)

t_n
(μs)

V₂
(V)

R_L
(Ω)

KCB674/864A

2:1

5.0

单脉冲触发

100

1600

8

200

3.2

7

脉冲串触发

3000

1000

8

125

3.2

7000

400

50

3

10000

300

37.50

2.9

KCB6743A

1:1

6.0

单脉冲触发

100

1600

8

200

5.6

7

脉冲串触发

3000

1000

8

125

5.2

7000

400

50

4.6

10000

300

37.50

4.4

KCB419/201ATM

型号

u

V_p
(KV)

触发方式

F_p
(HZ)

∫udt
(μVS)

V₁
(V)

t_n
(μs)

V₂
(V)

R_L
(Ω)

KCB419/201ATM

2:1

3.5

脉冲串触发

23000

375

15

25

6.5

7

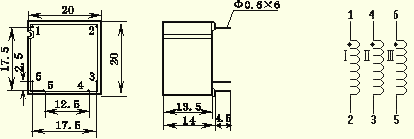

KCB421/097B

型号

u

V_p
(KV)

触发方式

F_p
(HZ)

∫udt
(μVS)

V₁
(V)

t_n
(μs)

V₂
(V)

R_L
(Ω)

西德
同类产品

KCB421/097B

1:1:1

3.1

脉冲串触发

3000

500

8

62.5

6.8

50

ZKB421/097

KCB-02A1 KCB-02B1 KCB-02C

型号

u

V_p (KV)

触发方式

F_p
(H_Z)

∫udt
(μVS)

V₁ (V)

t_n
(μs)

V₂ (V)

R_L
(Ω)

西德
同类产品

KCB-02A₁
KCB-02B₁
KCB-02C

1:1 1:1:1 1:1:1:1

4.5

单脉冲触发

100

300

8

37.50

6.4

7

ZKB409/018 ZKB409/020
ZKB421/098

脉冲串触发

3000

240

8

30

6.2

7000

200

25

5.9

10000

200

25

5.6

KCB419/301A

型号

u

V_p (KV)

触发方式

F_p (HZ)

∫udt (μVS)

V₁ (V)

t_n
(μs)

V₂ (V)

R_L(Ω)

KCB419/301A

3:1

5

单脉冲触发

100

3000

24

125

6.5

7

脉冲串触发

3000

2000

24

83.30

6.4

7000

1200

50

6.2

10000

960

40

6

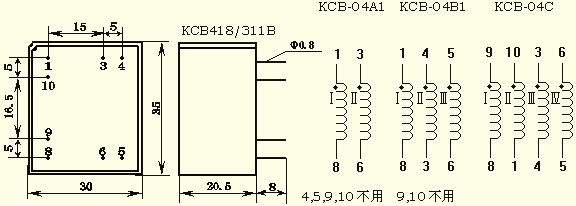

KCB-04A1 KCB-04B1 KCB-04C KCB418/311B

型号

u

V_p (KV)

触发方式

F_p (HZ)

∫udt (μVS)

V₁ (V)

t_n
(μs)

V₂ (V)

R_L(Ω)

西德同类产品

KCB-04A₁ KCB-04B₁ KCB-04C

1:1 1:1:1 1:1:1:1

4.5

单脉冲触发

100

1600

8

200

6.2

7

ZKB418/079 ZKB418/080 ZKB416/114

脉冲串触发

3000

1200

8

150

6

7000

800

100

6

10000

400

50

5.8

KCB418/311B

3:1:1

3.1

单脉冲触发

100

4000

24

166

7

7

脉冲串触发

3000

2400

24

100

6.8

7000

1500

62.50

6.4

10000

1200

50

6.2

KCB418/317A

型号

u

V_p (KV)

触发方式

F_p (HZ)

∫udt (μVS)

V₁ (V)

t_n (μs)

V₂ (V)

R_L(Ω)

西德同类产品

KCB418/317A

1.5:1

7.0

单脉冲触发

100

560

8

70

5.3

7

ZKB418/317

脉冲串触发

3000

500

8

62.50

5.2

7000

400

50

5

10000

320

40

5

KCB-05A KCB-05B KCB-05C

型号

u

V_p (KV)

触发方式

F_p (HZ)

∫udt (μVS)

V₁ (V)

t_n (μs)

V₂ (V)

R_L(Ω)

西德同类产品

KCB-05A KCB-05B KCB-05C

1:1 1:1:1 1:1:1:1

4.5

单脉冲触发

50

2500

8

312.50

6

7

ZKB416/112 ZKB416/113 ZKB416/115

脉冲串触发

100

2400

8

300

5.8

500

2000

250

5.8

-

-

-

-

KCB-01/K202A

型号

u

V_p (KV)

触发方式

F_p (HZ)

∫udt (μVS)

V₁ (V)

t_n (μs)

V₂ (V)

R_L(Ω)

KCB-01/K202A

1:1

3.5

单脉冲触发

100

22500

15

1500

10

100

KCB-05/K101A KCB-05/K201A

型号

u

V_p (KV)

触发方式

F_p (HZ)

∫udt (μVS)

V₁ (V)

t_n
(μs)

V₂ (V)

R_L(Ω)

KCB-05/K101A

1:1

8.3

单脉冲触发

100

25000

8

3300

3.5

7

KCB-05/K201A

2:1

8.3

单脉冲触发

100

50000

8

6670

2.4

7

四注解：
  1. 上述各表中所给出的参数是在室温下测得的典型值。
2. 各参数的意义：
     u－变压比＝Ⅰ：Ⅱ：Ⅲ：Ⅳ
     Vp－各绕组之间施加的抗电强度试验电压之有效值，持续时间60s。
     Fp－测试脉冲频率(Tp为周期)。100HZ表示单脉冲，其余表示脉冲串。脉冲串的宽度设定为td＝2ms。
     ∫udt－额定伏微秒积≈V1·tn(在一定频率范围内其值基本不变)
     V1－输入脉冲幅度(初级脉冲电压)。
     tn－在相应的V1和Fp下变压器的额定传输脉宽。
     V2－输出脉冲幅度(次级脉冲电压)。
     RL－可控硅控制板等效电阻。

五使用指南：
1. 首先根据系统的工作电压V。(有效值)来确定所需的抗电强度VP。可按表1推荐选择：

工作电压V。	220V	380V	500V	800V	1100V
抗电强度Vp	1.9KV	3.1KV	4.5KV	6KV	8.3KV

    2. 根据伏微秒积(∫udt)及触发脉冲的频率(Fp)，按已知触发脉冲的伏微秒积应小于等于该频率范围内KCB触发变压器的额定伏微秒积的原则选型。
     ① 以50Hz单脉冲为触发信号的用户：根据已知伏微秒积按上述原则选型即可。例如：已知触发脉冲电压为8V，脉冲宽度为250μs，其伏微秒积∫udt=8×250＝2000μVs，应选择KCB-05。
     ② 以调制脉冲(脉冲串)为触发信号的用户，则按调制脉冲的参数来计算。例如：调制脉冲的频率为7KHz，脉冲幅度为8V，脉宽为100μs，则其伏微秒积∫udt＝8×100＝800μvs，应选择KCB-04。
     ③ 对触发信号参数未知用户，可按表2的推荐来选型：

可控硅规格(A)	1－30	30－90	100－500	500－1000
推荐型号	KCB-02	KCB472/104B	KCB-04	KCB418/311B
		KCB472/065B	KCB674/864A	KCB419/301A
		KCB472/951A	KCB6743A	KCB674/211B

说明：表上推荐仅作参考。总的原则是选∫udt大一些的变压器以留有余量。

二应用：。。本触发变压器与可控硅配套使用，通常接在可控硅设备中控制触发单元与可控硅控制极之间(见下图)一方面传递触发脉冲，另一方面对强弱电之间起到可靠的隔离作用。该系列触发变压器可广泛应用于：
● 调压、调速设备 ● 电焊机 ● 中频电源 ● 整流设备 ● 逆变变频设备 ● 自控装置


	KCB系列可控硅触发变压器
