一、 选用指南：
我厂生产的可控硅触发变压器，是专门用于电力拖动、电化学、电加热、电机软起动等调功调压电路中可控硅触发用，其中KMB-00、KMB-01、KMB-02系列选用优质EI行矽钢片，KBM112采用坡莫合金，适用于脉冲较宽的单或双脉冲（如采用KJ04、KJ09、TC785芯片作为移相触发）。对于目前广泛采用的脉冲串或调制脉冲（如采用TC787，作为移相触发方式）一般采用优质铁氧体磁芯绕制的472、419（419S）、418（418S）系列，其中472适用于300A以下可控硅，419（419S）适用于300-1000A可控硅，418（418S）适用于500-2000A以上可控硅。419S、418S和419、418电器性能完全相同，但419S、418S体积小，管脚排布合理，建议首选。
用户还应该根据触发电路的工作电压选择变比：初级脉冲电压幅值为18V至24V，选择变比为3：1的脉冲变压器；电压幅值为12V至18V，选择变化为2：1的脉冲变压器；电压幅值为6V至12V，选择变比为1：1的脉冲变压器。施加在可控硅控制极上的脉冲幅值在2-4V、电流在50-300mA（参照产家给出的可控硅触发电流）；脉宽在20us以上可控硅即可可靠触开。 |
 |

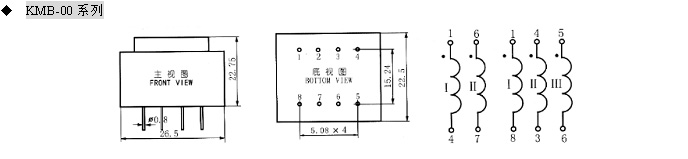

型号 |
变比 |
抗电强度KV |
输出绕阻 |
触发方式 |
传输脉宽 |
前沿上升时间 |
输入脉冲幅值 |
输出脉冲幅值RL=7Ω |
伏微秒积 |
KMB-0011 |
1：1 |
3.5KV |
1 |
单脉冲或
脉冲串 |
≥600μS |
≤4μS |
8V |
≥6.2V |
4800μvS |
KMB-0021 |
2：1 |
15V |
900μvS |
KMB-0031 |
3：1 |
24V |
14400μvS |
KMB-0012 |
1：1：1 |
3.5KV |
2 |
单脉冲或脉冲串 |
≥600μS |
≤4μS |
8V |
≥5.5V |
4800μvS |
KMB-0022 |
2：1：1 |
15V |
900μvS |
KMB-0032 |
3：1：1 |
24V |
14400μvS |
|
|

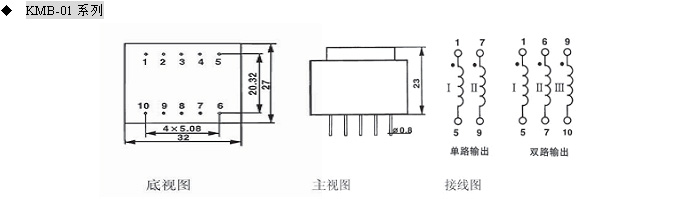

型号 |
变比 |
抗电强度KV |
输出绕阻 |
触发方式 |
传输脉宽 |
前沿上升时间 |
输入脉冲幅值 |
输出脉冲幅值R1=7Ω |
伏微秒积 |
KMB-0111 |
1：1 |
3.5KV |
1 |
单脉冲或脉冲串 |
1ms |
≤6us |
8V |
≥6.5V |
8000μvS |
KMB-0121 |
2：1 |
15V |
15000μvS |
KMB-0131 |
3：1 |
24V |
24000μvS |
KMB-0112 |
1：1：1 |
3.5KV |
2 |
单脉冲或脉冲串 |
1ms |
≤6us |
8V |
≥6V |
8000μvS |
KMB-0122 |
2：1：1 |
15V |
15000μvS |
KMB-0132 |
3：1：1 |
24V |
24000μvS |
KMB-0111A |
1：1 |
3.5KV |
1 |
单脉冲或脉冲串 |
3mS |
≤3μS |
8V |
≥4V |
|
KMB-0121A |
2：1 |
15V |
KMB-0131A |
3：1 |
24V |
KMB-0112A |
1：1：1 |
3.5KV |
2 |
单脉冲或脉冲串 |
3mS |
≤3μS |
8V |
≥4V |
|
KMB-0122A |
2：1：1 |
|
|
|

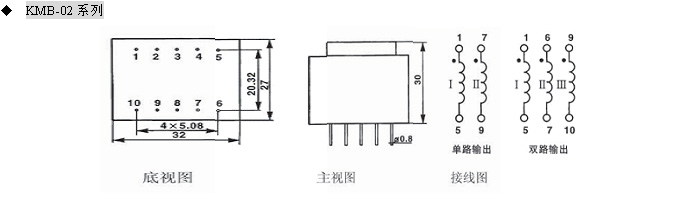

型号 |
变比 |
抗电强度KV |
输出绕阻 |
触发方式 |
传输脉宽 |
前沿上升
时间 |
输入脉冲幅值 |
输出脉冲幅值RL=7Ω |
伏微秒积(∫udt) |
KMB-0211 |
1：1 |
3.5KV |
1 |
单脉冲或
脉冲串 |
2mS |
≤61uS |
8V |
≥4.2V |
16000μvS |
KMB-0221 |
2：1 |
15V |
30000μvS |
KMB-0231 |
3：1 |
24V |
48000μvS |
KMB-0212 |
1：1：1 |
3.5KV |
2 |
单脉冲或
脉冲串 |
2mS |
≤6uS |
8V |
≥4V |
16000μvS |
KMB-0222 |
2：1：1 |
15V |
30000μvS |
KMB-0232 |
3：1：1 |
24V |
48000μvS |
KMB-0211A |
1：1 |
3.5KV |
1 |
单脉冲或
脉冲串 |
4mS |
≤2μS |
8V |
≥4V |
|
KMB-0221A |
2：1 |
15V |
KMB-0231A |
3：1 |
24V |
KMB-0212A |
1：1：1 |
3.5KV |
2 |
单脉冲或
脉冲串 |
4mS |
≤2μS |
8V |
≥4V |
|
|
|

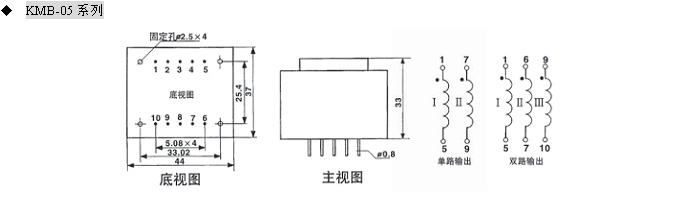

型号 |
变比 |
抗电强度KV |
输出绕阻 |
触发方式 |
传输脉宽 |
前沿上升
时间 |
输入脉冲幅值 |
输出脉冲幅值RL=7Ω |
伏微秒积(∫udt) |
KMB-0511 |
1：1 |
5KV |
1 |
单脉冲 |
≥4mS |
≤10uS |
8V |
≥7V |
32000μvs |
KMB-0521 |
2：1 |
15V |
60000μvs |
KMB-0531 |
3：1 |
24V |
96000μvs |
KMB-0512 |
1：1：1 |
5KV |
2 |
单脉冲 |
≥4mS |
≤10uS |
8V |
≥6.5V |
32000μvs |
KMB-0522 |
2：1：1 |
15V |
60000μvs |
KMB-0532 |
3：1：1 |
24V |
96000μvs |
|
|

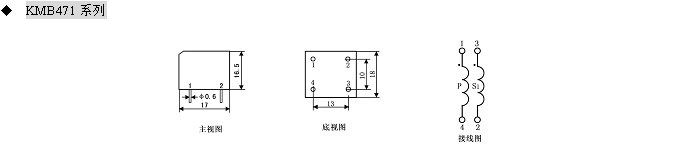

型号 |
变比 |
抗电强度KV |
主回路最高工作电压 |
触发方式 |
传输脉宽 |
前沿上升
|
输入脉冲幅值 |
输出脉冲幅值RL=100Ω |
伏微秒积 |
KMB471/101 |
1：1 |
2.5KV |
380V |
单脉冲 |
1mS |
≤2uS |
8V |
≥7.5V |
8000μVS |
|
|

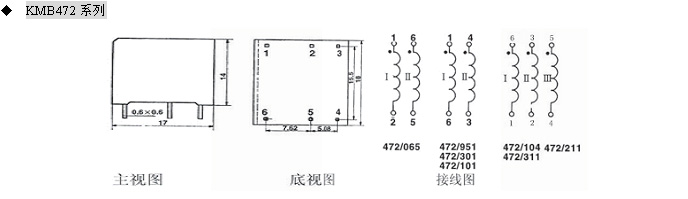

型号 |
变比 |
抗电强度KV |
输出绕阻 |
触发方式 |
传输脉宽 |
前沿上升
时间 |
输入脉冲幅值 |
输出脉冲幅值
RL=7Ω |
伏微秒积(∫udt) |
KMB472/103 |
1：1 |
3.5KV |
1 |
脉冲串 |
20μS |
≤100ns |
12V |
≮11V RL=100Ω |
240μvS |
KMB472/101 |
1：1 |
1 |
50μS |
≤0.5uS |
8V |
≥4V |
400μvS |
KMB472/104 |
1:1:1 |
2 |
KMB472/951 |
2:1 |
3.5KV |
1 |
脉冲串 |
50μS |
≤0.5uS |
15V |
≥4V |
750μvS |
KMB472/211 |
2:1:1 |
2 |
KMB472/065 |
2.3:1 |
1 |
KMB472/301 |
3:1 |
3.5KV |
1 |
脉冲串 |
50μS |
≤0.5uS |
15V |
≥4V |
1200μvS |
|
|
|
|
|

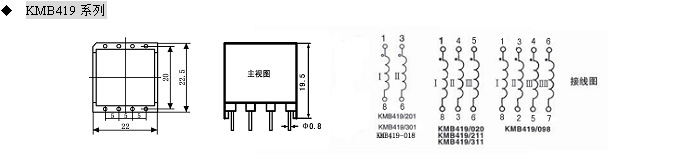

型号 |
变比 |
抗电强度KV |
输出绕阻 |
触发方式 |
传输脉宽 |
前沿上升时间 |
输入脉冲幅值 |
输出脉冲幅值RL=7Ω |
伏微秒积 |
KMB419/018 |
1：1 |
5KV |
1 |
脉冲串 |
100uS |
≤0.5uS |
8V |
≥5V |
800μVS |
KMB419/020 |
1:1:1 |
2 |
15V |
KMB419/098 |
1:1:1:1 |
3 |
24V |
KMB419/201 |
2:1 |
5KV |
2 |
脉冲串 |
100uS |
≤0.5uS |
15V |
≥5V |
1500μVS |
KMB419/211 |
2:1:1 |
15V |
KMB419/301 |
3:1 |
5KV |
1 |
脉冲串 |
100uS |
≤0.5uuS |
24V |
≥5V |
2400μVS |
KMB419/311 |
3:1:1 |
24V |
|
|

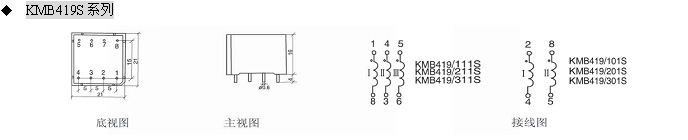

型号 |
变比 |
抗电强度 |
输出绕阻 |
触发方式 |
传输脉宽 |
前沿上升时间 |
输入脉冲幅值 |
输出脉冲幅值RL=7Ω |
伏微秒积 |
KMB419/101S |
1：1 |
5KV |
1 |
脉冲串 |
100μS |
≤0.5uS |
8V |
≥5V |
800μVS |
KMB419/111S |
1:1:1 |
2 |
KMB419/201S |
2:1 |
5KV |
1 |
脉冲串 |
100μS |
≤0.5uS |
15V |
≥5V |
1500μVS |
KMB419/211S |
2:1:1 |
2 |
KMB419/301S |
3:1 |
5KV |
1 |
脉冲串 |
100μS |
≤0.5uS |
24V |
≥5V |
2400μVS |
|
|
型号 |
变比 |
抗电强度KV |
输出绕阻 |
触发方式 |
传输脉宽 |
前沿上升时间 |
输入脉冲幅值 |
输出脉冲幅值RL=7Ω |
伏微秒积 |
KMB418/079 |
1：1 |
5KV |
1 |
脉冲串 |
150uS |
≤6uS |
8V |
≥6V |
1200μVS |
KMB418/080 |
1:1:1 |
5KV |
2 |
8V |
KMB418/114 |
1:1:1:1 |
3.5KV |
3 |
8V |
KMB418/201 |
2:1 |
5KV |
1 |
150uS |
≤6uS |
15V |
≥6V |
2250μVS |
KMB418/211 |
2:1:1 |
5KV |
2 |
15V |
KMB418/301 |
3:1 |
5KV |
1 |
150uS |
≤6uS |
24V |
≥6V |
3600μVS |
KMB418/311 |
3:1:1 |
5KV |
2 |
24V |
KMB418/317 |
1:5:1 |
5KV |
1 |
150uS |
≤6uS |
12V |
≥6V |
1800μVS |
|
|

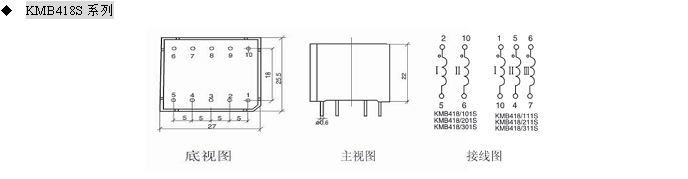

型号 |
变比 |
抗电强度 |
输出绕阻 |
触发方式 |
传输脉宽 |
前沿上升时间 |
输入脉冲幅值 |
输出脉冲幅值RL=7Ω |
伏微秒积 |
KMB418/101S |
1：1 |
5KV |
1 |
脉冲串 |
150μS |
≤0.6uS |
8V |
≥6V |
1200μVS |
KMB418/111S |
1:1:1 |
2 |
KMB418/201S |
2:1 |
5KV |
1 |
脉冲串 |
150μS |
≤0.6uS |
15V |
≥6V |
2250μVS |
KMB418/211S |
2:1:1 |
2 |
KMB418/301S |
3:1 |
5KV |
1 |
脉冲串 |
150μS |
≤0.6uS |
24V |
≥6V |
3600μVS |
KMB418/311S |
3:1:1 |
2 |
|
|

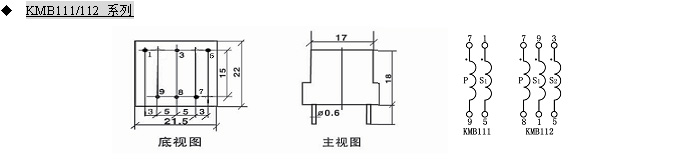

型号 |
变比 |
抗电强度 |
输出绕组 |
触发方式 |
传输脉宽 |
前沿上升时间 |
输入脉冲幅值 |
输出脉冲幅值RL=7Ω |
伏微秒积(∫udt) |
KMB111 |
1:1 |
5KV |
1 |
单脉冲 |
≥1ms |
2us |
8V |
≥6V |
8000μvs |
KMB112 |
1:1:1 |
3.5KV |
2 |
单脉冲 |
≥800μS |
2us |
8V |
≥5.5V |
6400μvs |
|
|

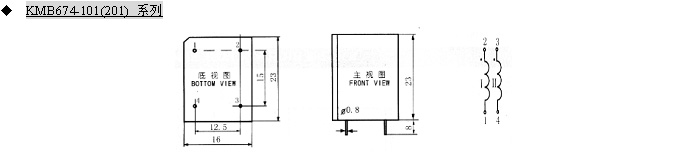

型号 |
变比 |
输出绕组 |
抗电强度
|
触发方式 |
传输脉宽 |
前沿上升时间 |
输入脉冲幅值 |
输出脉冲幅值RL=7Ω |
伏微秒积(∫udt) |
KMB674A-101 |
1;1 |
1 |
＞5KV |
单脉冲或
脉冲串 |
＞200US |
≤0.5US |
8V |
≮5V |
800μvs |
KMB674A-201 |
2;1 |
1 |
＞200US |
≤0.5US |
16V |
1600μvs |
|
|

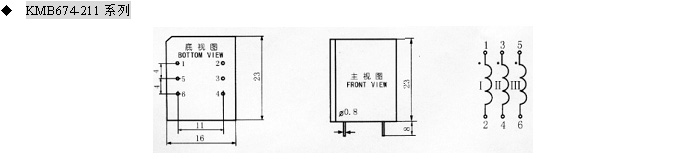

型号 |
变比 |
抗电强度KV |
输出绕组 |
触发方式 |
传输脉宽 |
前沿上升时间 |
输入脉冲幅值 |
输出脉冲幅值RL=7Ω |
伏微秒积(∫udt) |
KMB674A-211 |
2;1;1 |
>3KV |
2 |
单脉冲串 |
100US |
≤0.5US |
16V |
≮5V. |
1600μvs |
|
|

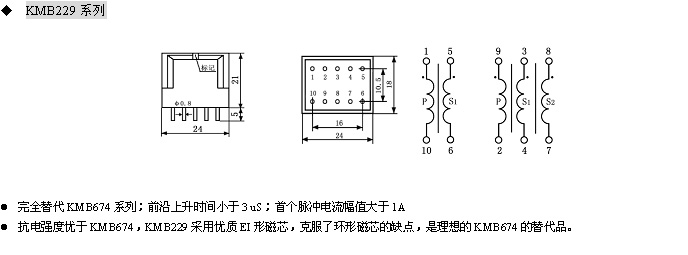

型号 |
变比 |
抗电强度 |
输出绕组 |
触发方式 |
传输脉宽 |
前沿上升时间 |
输入脉冲幅值 |
输出脉冲幅值RL=7Ω |
伏微秒积(∫udt) |
KMB229-101 |
1:1 |
5KV |
1 |
脉冲列 |
120uS |
≤3uS |
8V |
≮6.5V |
＞4000μvs |
KMB229-201 |
2:1 |
5KV |
1 |
脉冲列 |
120uS |
≤3uS |
15V |
≮6.5V |
＞7500μvs |
KMB229-301 |
3:1 |
5KV |
1 |
脉冲列 |
120uS |
≤3uS |
24V |
≮6V |
＞12000μvs |
KMB229-111 |
1:1:1 |
5KV |
2 |
脉冲列 |
120uS |
≤3uS |
8v |
≮6V |
|
KMB229-211 |
2:1:1 |
5KV |
2 |
脉冲列 |
120uS |
≤3uS |
15v |
≮6V |
|
KMB229-311 |
3:1:1 |
5KV |
2 |
脉冲列 |
120uS |
≤3uS |
24v |
≮5.5V |
|
|
|

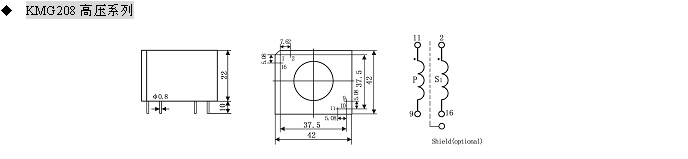

型号 |
变比 |
抗电强度 |
输出绕组 |
触发方式 |
传输脉宽 |
前沿上升时间 |
输入脉冲幅值 |
输出脉冲幅值RL=7Ω |
伏微秒积(∫udt) |
KMG208-101 |
1;1 |
>15KV |
1 |
单脉冲或脉冲串 |
>1ms |
≤1US |
8V |
≮7.8V |
800μVS |
KMG208-201 |
2;1 |
1 |
>1ms |
≤1US |
16V |
1600μVS |
KMG208-301 |
3;1 |
1 |
>1ms |
≤1US |
24V |
2400μVS |
|
|

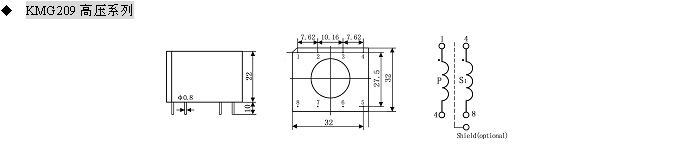

型号 |
变比 |
抗电强度 |
输出绕组 |
触发方式 |
传输脉宽 |
前沿上升时间 |
输入脉冲幅值 |
输出脉冲幅值RL=6.5Ω |
伏微秒积(∫udt) |
KMG209-101 |
1;1 |
>15KV |
1 |
单脉冲或脉冲串 |
>1ms |
≤1US |
8V |
≮6.5V |
3200μVS |
KMG209-201 |
2;1 |
1 |
>1ms |
≤1US |
16V |
6400μVS |
KMG209-301 |
3;1 |
1 |
>1ms |
≤1US |
24V |
9600μVS |
|
|
型号 |
变比 |
抗电强度 |
输出绕组 |
触发方式 |
传输脉宽 |
前沿上升时间 |
输入脉冲幅值 |
输出脉冲幅值RL=100Ω |
伏微秒积(∫udt) |
KMG191-101 |
1:1 |
>12KV |
1 |
脉冲列 |
>500US |
≤2US |
8V |
>6.5A |
＞4000μvs |
KMG191-201 |
2:1 |
>12KV |
1 |
脉冲列 |
>500US |
≤2US |
15V |
>6.5A |
＞7500μvs |
KMG191-301 |
3:1 |
>12KV |
1 |
脉冲列 |
>500US |
≤2US |
24V |
>6.5A |
＞12000μvs |
|

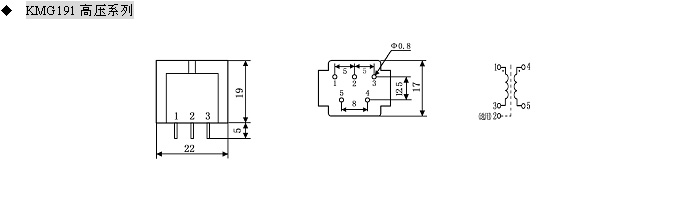

坡膜合金铁芯，体积小，抗电强度高(12KV)，传输脉冲宽 |
